液晶顯示器中的TFT陣列

有***種制造LCD（液晶顯示器）的方法，該方法提高了顯示器的對比度和響應速度。它被稱為TFT（薄膜晶體管）技術。TFT是通過光刻技術制造的，了解每***層的高度至關重要。

多高度插件可以檢測3種不同的高度，并將同高度的地形區域分組。在這種情況下，每***個形成TFT陣列的沉積層都會被檢測到。

Multiple Step Height plugin

可折疊智能手機

*新的智能手機和平板電腦開始采用可折疊的柔性屏幕。屏幕制造商使用我們的S wide來表征可折疊區域的深度和寬度。在本例中，我們使用了4×4拼接。

功能強大的分析軟件展示了剖面線上的關鍵尺寸。powerful analysis software

OLED FMM

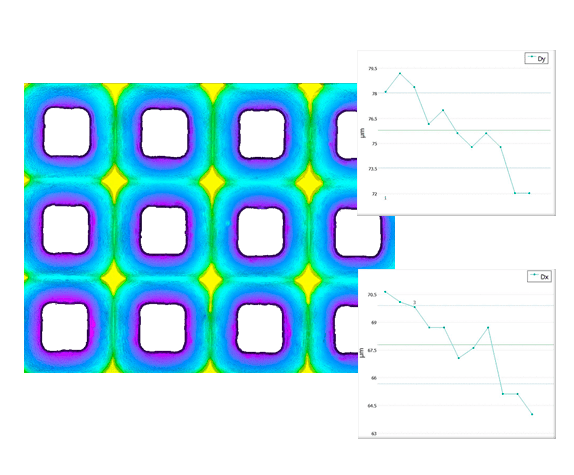

符合規格的金屬掩模（FMM）圖形用于在OLED顯示器中形成RGB像素的沉積層。圖案的寬度和長度是具有特征的，因為它們將定義沉積像素的大小。

通過使用矩形孔插件分析自動測量生成的3D圖形，可以輕松發現數據中的趨勢。Rectangular Hole plugin.

TFT支柱-薄層晶體管

顯示器由需要隔開***定距離的多層組成。支柱是分布在整個屏幕上的結構，以確保間隙。支柱可以是任何形狀；大多數是橢圓形、圓形或矩形。

紫外濾光片測量

有些顯示器內部有多層濾光器，可以過濾設備發出的潛在危險光，有些具有這種形狀。

FPD涂層趨勢

當制造顯示器時，在光刻期間施加若干涂層。通常需要了解通過結構的涂層的均勻性。

analysis software 該分析軟件是選擇剖面（任何方向）和進行手動驗證的極好工具。該圖像顯示了被測量結構頂部的涂層平整度。
