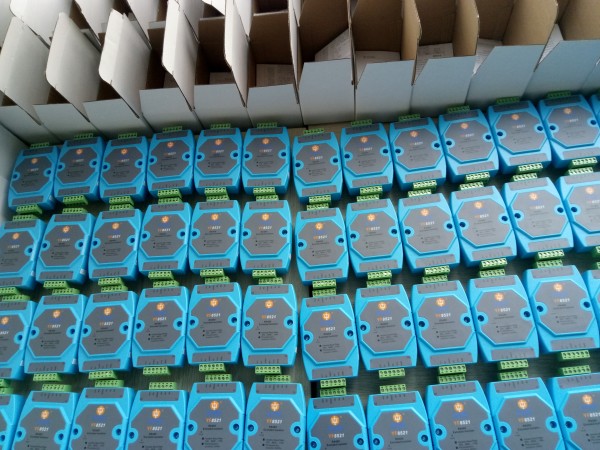

工業光電隔離中繼器,型號YF8521信號延長放大器，串口隔離中繼器
價 格：詢價
產 地：陜西 西安市更新時間：2025-02-10 14:04
品 牌：其他型 號：
狀 態：正常點擊量：2330
400-006-7520
聯系我時，請說明是在上海非利加實業有限公司上看到的，謝謝！
聯 系 人：
上海非利加實業有限公司
電 話：
400-006-7520
傳 真：
400-006-7520
配送方式：
上海自提或三方快遞
聯系我時請說在上海非利加實業有限公司上看到的,謝謝！
產品介紹
YF8521光電隔離型中繼器，能夠延長RS-485總線網絡的通信距離 大1200M，增加RS-485網絡設備的數量 多255只。隔離通訊網絡中的干擾信號，提高通訊質量。產品內部零延時自動收發轉換，即插即用。通訊速率300-115Kbps自適應。內置光電隔離器及DC/DC隔離模塊，能夠隔離2500Vrms的電壓，接口兩端帶有瞬態電壓抑制保護器。采用 新型TVS瞬態電壓抑制器，正常情況下TVS管呈高阻狀態，當TVS管兩端經受瞬間的高能量沖擊時，它能以 高的速度將其兩端的阻抗降低，吸收 個大電流，從而把其兩端的電壓抑制在 個預定的數值上，保護后面的電路元件不因瞬態高壓沖擊而損壞。此保護器可以有效地抑制閃電和ESD，提供每線600W的雷擊浪涌保護功率，以及各種原因在通訊線路上產生的浪涌電壓和瞬態過壓。
二、技術參數
|
項目
|
參數
|
|
信號隔離
|
信號輸入與輸出信號之間高速光電隔離，通訊與電源之間硬件隔離
|
|
通訊速率
|
300bps～115Kbps自適應
|
|
主要功能
|
波特率9600bps時，延長RS-485通訊距離可達1200M。
|
|
隔離通訊網絡的各種干擾信號，提高整個RS-485網絡的穩定性。
|
|
增加通訊網絡的設備連接數量， 多可達255個。
|
|
顯示方式
|
產品帶有電源指示，數據流量指示燈，直觀了解實時通訊情況
|
|
隔離保護
|
獨有的串口保護電路，有效防止浪涌和雷擊
|
|
傳輸介質
|
MODBUS-RTU標準協議，二線制或三線制 ，半雙工雙絞線或屏蔽線介質傳輸。
|
|
工作電源
|
9V～24VDC，帶電源反接保護,反接不工作，超出范圍燒毀產品！！
|
|
產品功耗
|
≤30 mA。
|
|
外形尺寸
|
長*寬*高122mm * 72mm * 43mm
|
|
安裝方式
|
35mm 導軌卡裝
|
|
工作溫度
|
-20℃～70℃
|
|
存儲溫度
|
-40℃～85℃
|
|
相對濕度
|
5%～95%不結露
|
三、產品外形尺寸與安裝
1. 端子接線說明
2. 外形尺寸圖示意圖
四、產品應用說明
在RS-485通訊網絡應用中有以下情況均可使用本產品！
1.連接的模塊數超過32個，通訊信號傳輸不穩定。
2.連接到模塊的通訊線太長，信號衰減嚴重。
3.部分場合有較強的其它信號干擾。
4.通訊網絡有強烈的浪涌。
